O que será o modelo analítico?

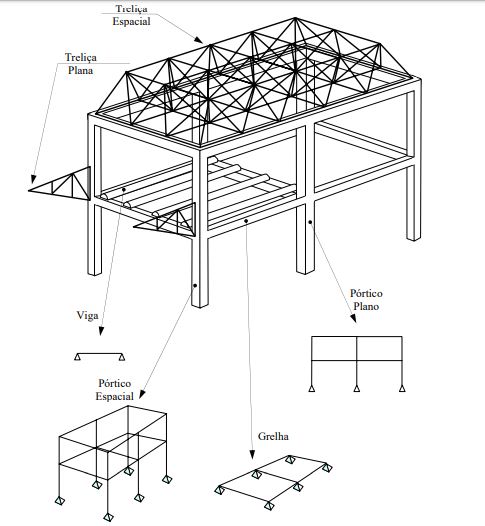

Tipos de Sistemas Estruturais (modelos analíticos)

Um modelo analítico é uma representação 3D simplificada da descrição completa da engenharia de um modelo físico estrutural. É composto de um conjunto de modelos analíticos do membro estrutural, incluindo um para cada elemento na estrutura.

Viga: desenvolve-se ao longo de uma reta e admite somente cargas no seu plano e momentos (vetor de dupla seta) perpendiculares a ele.

Pórtico Plano: estrutura reticulada contida num plano, possuindo as mesmas condições das vigas quanto a cargas.

Grelha: estrutura reticulada contida num plano que admite somente cargas perpendiculares a este plano e momentos contidos nele.

Treliça Plana: barras retas conectadas por rótulas. Cargas somente nos nós.

Treliça Espacial: mesmas condições da treliça plana, porém com uma geometria 3D.

Pórtico Espacial: é o caso mais geral, pois admite geometrias e cargas quaisquer.
